我们的电子设备都是有信号的,我们在一些封闭的空间可能信号便会变差,例如我们在电梯间的时候,会发现甚至没有信号,在一些科研机构会有专门的设施来屏蔽电磁信号,防止信息的泄露等等,本次屏蔽机房厂家泰达屏蔽告诉您关于屏蔽机房的技术相关知识
计算机屏蔽工程是一种涉及到屏蔽室抗干扰技术、空调技术、供配电技术、自动检测与控制技术、综合布线技术以及净化、消防、建筑和装饰等多种专业的综合性工程。机房屏蔽系统主要包括机房基础环境屏蔽部分,主要内容如下:
机房整体屏蔽环境:包括地面、墙面、吊顶、通风口、出入口、窗户等作C级机房屏蔽系统。
机房接地:包括屏蔽体的接地,防雷带接地,以及系统工作接地。
机房屏蔽设备柜:预留两台机房屏蔽设备柜,供以后设备使用。
钢板焊接时电磁屏蔽室结构:焊接式结构的屏蔽室是由不同规格钢板(钢板厚3mm)相互焊接成一体组成。根据屏蔽壳体不同部位承载力的不同而设计制作,不同截面积的矩形钢龙骨做屏蔽壳体的支撑龙门框架,其大特点便是刚强度、抗震性、稳定性以及可靠性剩余其他结构的屏蔽室,而且屏蔽效能要高得多。
电磁屏蔽是针对电磁波的屏蔽,而经典屏蔽指的是对静电场的屏蔽。静电屏蔽要求屏蔽体必须接地。影响屏蔽体电磁屏蔽效能的不是屏蔽体接地与否,而是屏蔽体导电连续性。破坏屏蔽体的导电连续性的因素有屏蔽体上不同部分的接缝、开口等。因此,电磁屏蔽对屏蔽体的导电性要求要比静电屏蔽严格。
根据不同材料的相对电导率、相对磁导率、以及吸收算好、反射损耗等系数值分析,本次屏蔽室屏蔽体选择以铁为集体的金属材料,钢板厚为2mm。地面采用相同材质厚度3mm钢板做屏蔽层。
考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能,设计要求达到:钢板不平度≤4mm/M2,屏蔽体垂直度≤10mm,以及屏蔽体抗震≥8级。
根据屏蔽壳体不同部位承载力的不同而设计制作不同截面积的矩形钢龙骨作屏蔽体的加固支撑,龙骨采用30*40mm矩形管依附屏蔽体钢板内壁焊接。
屏蔽体原材料(钢板)加工制作成单元模块,现场安装采用熔焊工艺进行连续的焊接(Co2二氧化碳保护焊),其特点:焊接热区范围窄,变形小,焊缝紧密,表面无熔渣。..屏蔽层模块板接缝处的屏蔽效能保持一致,同事还能提高焊缝的抗电化腐蚀性。
屏蔽效能:对屏蔽物排除或约束电磁波的能力的度量。对于给定的外部源,屏蔽效能是指在测试时某定点放入屏蔽物之前和之后的电场或磁场的强度之比。通常用分贝的形式以入社和透射的信号幅值之比来表述。
壳体:有六面板体及壳体与地面之间的绝缘处理。六面板体是由厚度为1.5mm的冷轧钢板制成单元模块,镀锌喷塑后通过M8镀锌螺栓、螺母、垫片及导电衬垫组装而成。

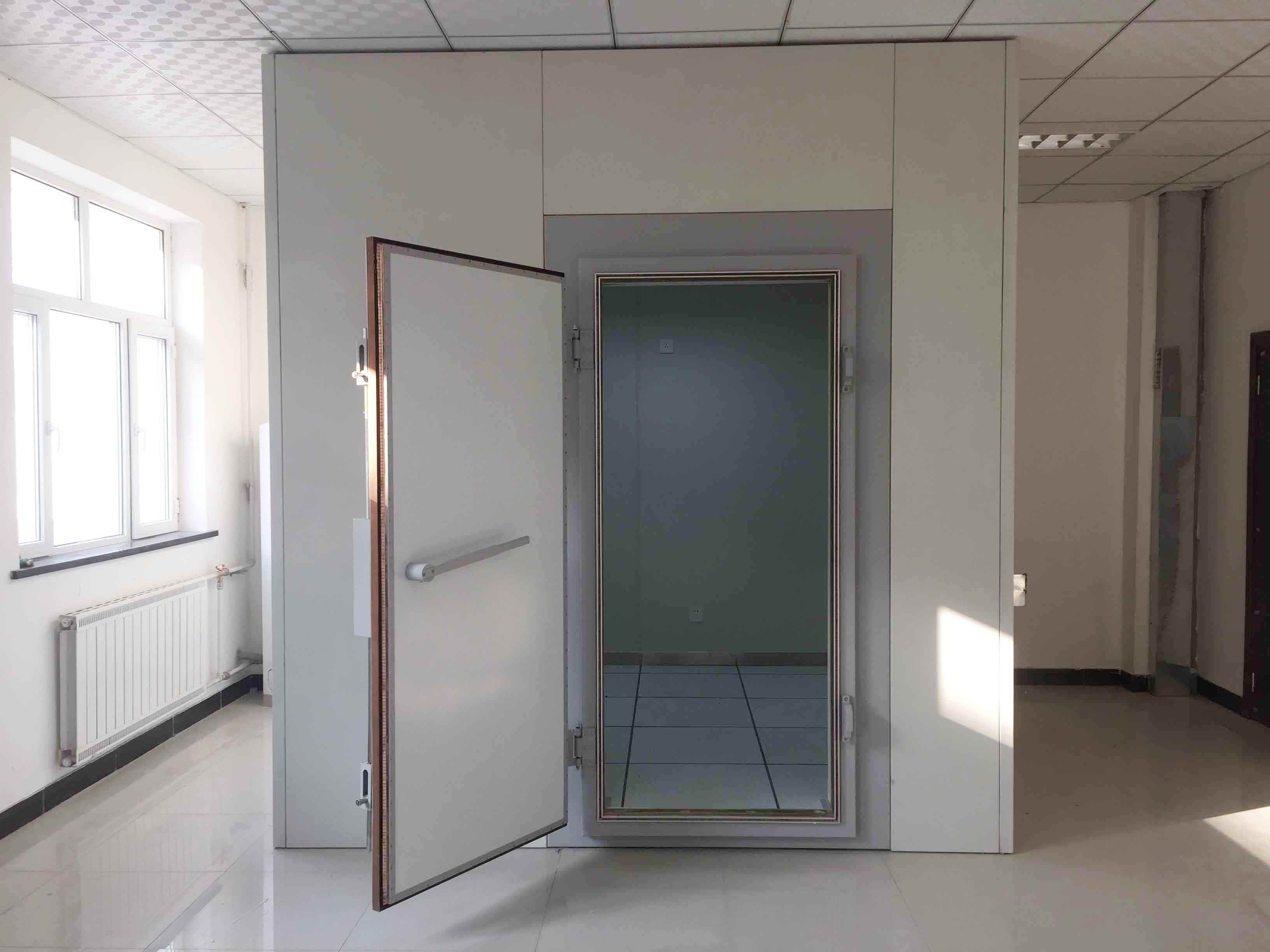

屏蔽门:双电手动(或电动)锁紧屏蔽门,门洞尺寸为1800×850(mm)。采用铰链插刀式密闭屏蔽门,们的锁紧点为双点手动锁紧结构;采用单刀插入式电磁密封技术、复合刀口、可拆卸式幼稚铍青铜簧片,维护性好;内外门板为双层绝缘是机构,门表面采用亚光不锈板装饰。
通风波导窗:蜂窝型通风波导窗,尺寸为300×300(mm)。屏蔽通风窗成截止波导形式,其出啊如衰减应于屏蔽室指标一致,波导窗由许多个波导组成的波导束,小波导截面形状为六角形;波导片采用真空钎焊新工艺组成整件。
电源滤波器:单相高性能电源滤波器。进入屏蔽室的每根电源线均应配置电源滤波器,目前广泛采用低泄露电源的电源滤波器,其插入衰减值与屏蔽效能一致;所有电源滤波器应集中安装,滤波器的前端不能有过流保护装置但可设置过载保护装置;电话线进入屏蔽室可采用数据信号滤波器。
室内电气:标准配电箱,日光灯货白炽灯照明,室内按用户要求配饰插座盒。配电箱(包括总电路控制及插座、照明分录控制)电缆走线及穿管俺设计要求,壁插座按用户要求。
室内电气设计、安装能满足以下要求:
屏蔽室供电系统与屏蔽室壁间承受1500VC耐压实验。
电源进线与屏蔽室壁间局人员电阻及导线与导线之间的绝缘电阻大雨2MΩ。
室内装饰:俺用户要求分别对顶、墙、地进行装饰处理。
顶:吊顶龙骨+微孔铝板。
墙:轻钢龙骨+双面塑铝板。
地:活动支架+全钢防静电活动地板。
